Модуль предназначен для чтения/записи калибровок и программы ЭБУ Siemens Sirius32/EMS3132/Sirius34 устанавливаемых на автомобилях Renault Logan/Clio/Megane/Scenic с двигателями 1.4/1.6/2.0л через диагностический разъём.
Обратите внимание:
| · | программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке через дополнительный кабель (приобретается отдельно или используется кабель диагностики из комплекта программы SMS-Diagnostics), подключаемый к адаптеру CombiLoader v3. При этом адаптер должен быть доработан. Необходимо подключение как провода K-Line, так и L-Line. |
Окно программы содержит следующие вкладки:

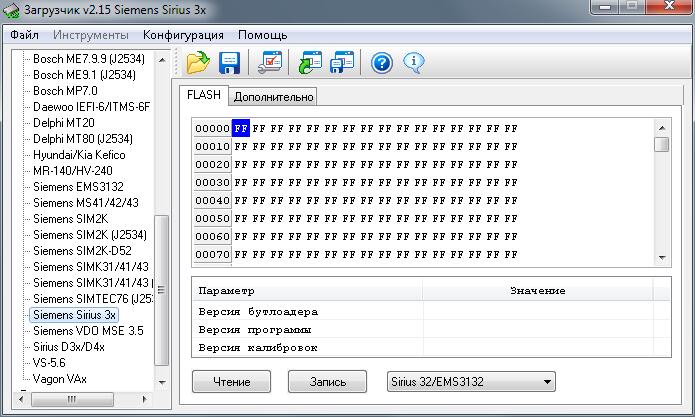

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера, выбора типа ЭБУ и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

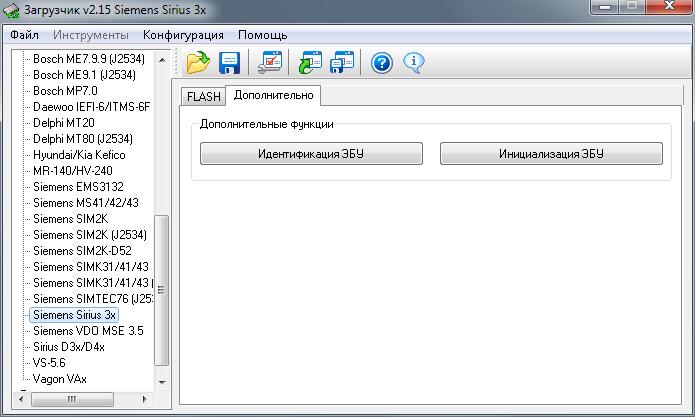

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Инициализация ЭБУ – позволяет выполнить сброс адаптаций ЭБУ. |
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
Обратите внимание:
| · | в случае записи калибровок, не соответствующих типу прошивки, контроллер может перестать отвечать на диагностические запросы. Для восстановления ЭБУ воспользуйтесь прямым доступом к ЭБУ через BSL режим C16x. |
