Модуль предназначен для чтения-записи калибровок и программы ЭБУ Siemens SIMK31, SIMK41, SIMK43, SIM2K-33, SIM2K-34VR через диагностический разъём.
Модуль существует в двух версиях:
| · | работающий через адаптер Загрузчика, использующий К-линию для обмена с ЭБУ |
| · | работающий через интерфейс J2534, использующий К-линию или шину CAN для обмена с ЭБУ |
В остальном функциональность модулей идентична.
Обратите внимание:
| · | версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель (приобретается отдельно или используется кабель диагностики из комплекта программы SMS-Diagnostics), подключаемый к адаптеру CombiLoader v3. |
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. Однако в этом случае запись в ЭБУ может быть заблокирована. |
| · | при чтении ЭБУ, из него принудительно считывается область EEPROM, которая может потребоваться для восстановления ЭБУ. Для сохранения данных EEPROM отдельно от прошивки, в диалоге сохранения файла выберите тип файлов "Файлы EEPROM". |
| · | при открытии файлов, считанных из микросхемы FLASH внешним программатором, модуль автоматически преобразует их к необходимому формату. |
Окно программы содержит следующие вкладки:

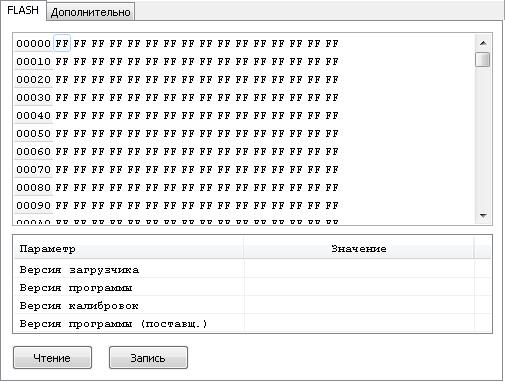

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

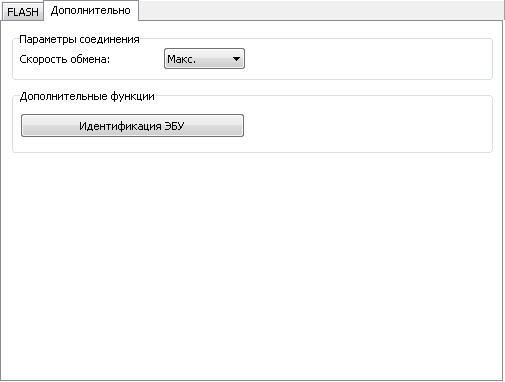

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. |
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
Для подключения контроллера, снятого с автомобиля, необходимо произвести соединения с в соответствии с типом ЭБУ.
Обратите внимание:
| · | данных, прочитанных диагностическим методом недостаточно для работы с ЭБУ модулем "BSL режим C16x"/ Используйте следующие действия для получения файла, содержащего полный образ FLASH: |
| 1. | Выберите модуль "Siemens SIMK3x/4x" |
| 2. | Откройте считанную прошивку (прошивка должна быть считана полностью, а не только калибровки) |
| 3. | Обратите внимание, с какого адреса в буфере начинаются калибровки (08000 либо 10000), эта цифра понадобится в дальнейшем |
| 4. | Выберите модуль "BSL режим C16x" |
| 5. | Считайте FLASH ЭБУ. Сохраните в файл |
| 6. | Откройте в HEX-редакторе файл, считанный в п.5 |
| 7. | Замените область с адреса 04000 включительно по адрес 08000 исключительно на данные, располагающиеся по тем же адресам в файле, указанном в п.2 (область EEPROM) |
| 8. | Замените область с адреса начала калибровок (08000 или 10000) до конца файла на данные, располагающиеся по тем же адресам в файле, указанном в п.2 (калибровки и программа) |
| 9. | Сохраните файл в HEX-редакторе |
| 10. | Откройте файл в Загрузчике и модулем "BSL режим C16x" запишите его в ЭБУ. |
