Произведите подключение Универсальным кабелем Загрузчика согласно таблице (малый(1), большой(2), большой(3)):
3:3 |
масса |
3:5 |
неотключаемое напряжение (К30) |
3:39 |
отключаемое напряжение (К15) |
3:11 |
CAN-L |
3:10 |
CAN-H |

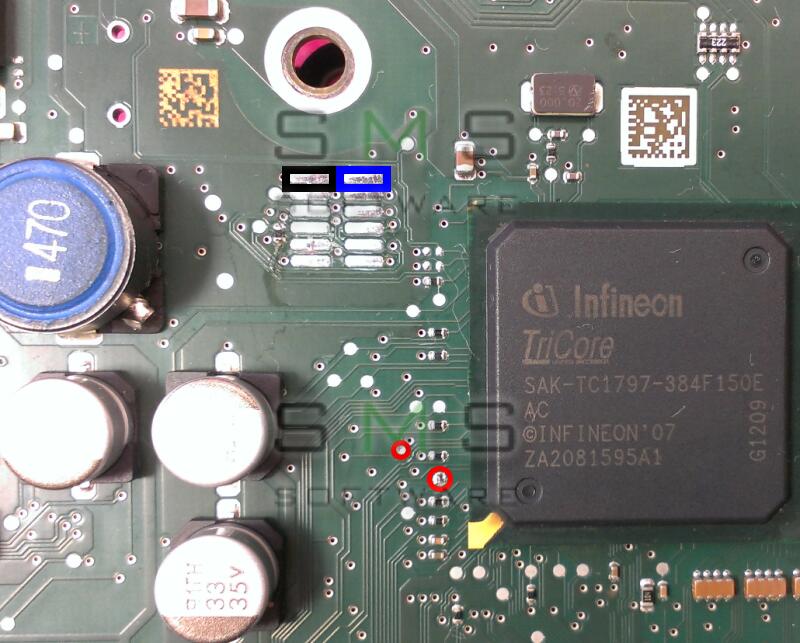

Для работы с ЭБУ в BSL-режиме необходимо произвести следующие соединения:
| · | контакт, отмеченный синим, замкнуть накоротко на массу ЭБУ (контакт, отмеченный чёрным) |
| · | контакты, отмеченные красным, соединить на массу ЭБУ через отдельные резисторы 0.51..1.0кОм |
