Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch MEDC17 Peugeot/Citroen через диагностический разъём.
Модулем поддерживаются следующие типы ЭБУ:
| · | Bosch EDC17C10 (процессор TC1797) |
| · | Bosch MED17.4 (процессор TC1766) |
| · | Bosch MEV17.4 (процессор TC1796 с внешней памятью) |
| · | Bosch MEV17.4 (процессор TC1766) |
| · | Bosch MEV17.4.2 (процессор TC1767) |
| · | Bosch MEVD17.4.2 (процессор TC1797) |
Поддерживаемые форматы файлов:
| · | несжатый BIN (BIN) |
| · | сжатый SMS-BIN (BIN) |
| · | SMS-Soft Container File (BCF) |
Обратите внимание:
| · | работа с ЭБУ может быть произведена без снятия с автомобиля подключением к диагностической колодке. |
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. При этом будет доступно чтение ЭБУ, т.к. для записи необходим положительный ответ иммобилизатора. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима и может привести к необходимости восстановления ЭБУ модулем "BSL режим TC17xx (J2534)". |
| · | тип ЭБУ модулем определяется автоматически. В случае, если тип ЭБУ не был определён, необходимо вручную выбрать тип ЭБУ и удерживать клавишу Shift во время идентификации ЭБУ. |
| · | для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне сохранения файла. |
| · | для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
Окно программы содержит следующие вкладки:

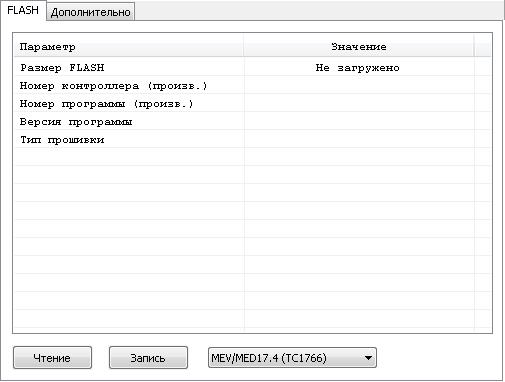

Вкладка FLASH
Вкладка содержит окно информации о буфере программы контроллера, окно выбора типа ЭБУ и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

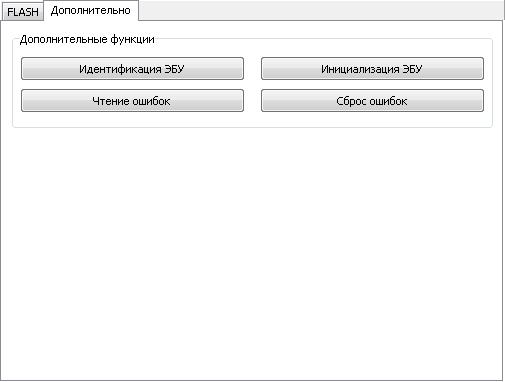

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:

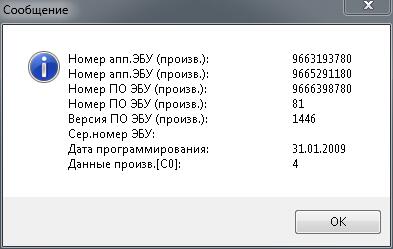

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Инициализация ЭБУ – выполняет инициализацию ЭБУ после перезаписи. |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения в соответствии с типом ЭБУ.
