Порядок установки и настройки двухрежимного блока управления Январь-7.2.
Обратите внимание:
| · | необходима доработка некоторых контроллеров Январь-7.2 для использования двухрежимных прошивок. |
В списке слева выберите требуемый тип ЭБУ.
В меню Инструменты выберите пункт Создать двухрежимную.

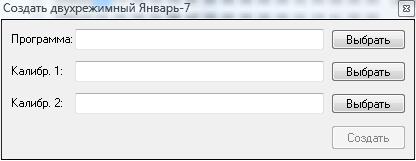

Выберите прошивки для сдваивания и нажмите кнопку Создать. Созданная сдвоенная прошивка будет помещена в рабочий буфер программы, для сохранения ее в виде файла выберите в меню Файл - Сохранить.
В некоторых случаях программа может вывести сообщение о наличии ошибок в ПО, рекомендуется исправить эту ошибку, нажав Да.
В том случае, если в прошивке имелась защита от изменения калибровок в виде дополнительной контрольной суммы, выведется сообщение о том, что проверка дополнительной КС была удалена:
Порядок установки:
| 1. | Снять минусовую клемму с аккумулятора автомобиля. |
| 2. | Демонтировать блок управления. |
| 3. | Отщелкнуть разъем от блока управления. |
| 4. | Разобрать разъем. |
| 5. | Вставить в пустое отверстие контакта 57 клемму с проводом необходимой длины. Подключение приведено на рисунке. |
| 6. | Собрать разъем. |
| 7. | Произвести электрические подключения согласно схеме. |
| 8. | Подключить двухрежимный контроллер Январь-7.2 к разъему. |
| 9. | Смонтировать контроллер на место. |
| 10. | Убедиться в правильности выполненных операций (проверить соединения). |
| 11. | Подключить минусовую клемму к аккумулятору. |
Порядок настройки:
| 1. | Включить зажигание и завести двигатель. |
| 2. | Тумблером выбора режимов проверить функционирование системы переключения. |
| 3. | Использовать по назначению. |
Схема подключения тумблера и индикатора. В случае использования светодиода, необходимо последовательно с ним включать токоограничивающий резистор сопротивлением 1.0 - 1.5кОм.
Обратите внимание:
| · | при формировании следует учитывать: |
| 1. | Калибровки и программа управления должны быть предназначены для одного и того же типа контроллера, тех же норм токсичности (Россия-83 / Евро-2) и того же типа впрыска (одновременный / попарно–параллельный / фазированный). |
| 2. | Калибровки должны располагаться по стандартным адресам и не быть перемешаны или быть перемешаны одинаковым образом. В таком случае секция программы должна быть взята той же прошивки, что и калибровки. Двухрежимная прошивка контроллера семейства Январь-5/VS-5 может быть перемешана позже. |
| 3. | При установке двухрежимной прошивки контроллера семейства Январь-5/VS-5 под нормы токсичности Россия-83 необходимо будет отдельно отстроить коэффициент коррекции СО на обоих частях прошивки. |
