Обратите внимание:
| · | ЭБУ Bosch M7.9.7 выпускается в виде двух различных версий. Эти ЭБУ являются аналогами только по подключению, их прошивки не совместимы! |
| · | версию аппаратной реализации загрузчик определяет автоматически, программирование новой и старой аппаратной реализации выполняется одним и тем же способом. |
| · | для программирования данного типа ЭБУ необходима доработка, см. разделы Доработка ЭБУ Bosch M7.9.7 и Доработка ЭБУ Bosch M7.9.7 (новая аппаратная реализация). |
| · | для программирования данного типа ЭБУ без доработки, используя диагностический метод записи, через адаптер CombiLoader v3 необходима версия ПО хост-адаптера не ниже 01.01.05, версия модуля не ниже 1.1 и соответствующая доработка 81-контактного кабеля. |
Окно программы содержит следующие вкладки:

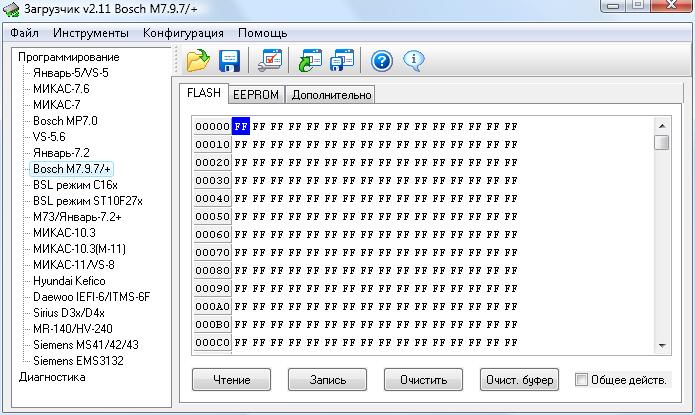

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
|
очистка FLASH-памяти контроллера |
|
очистка внутреннего буфера программы |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

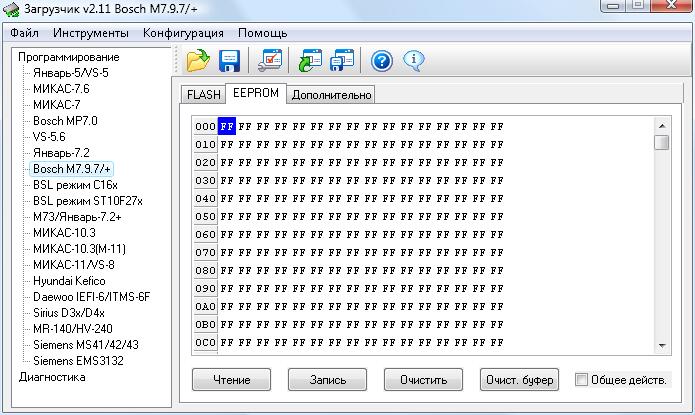

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
|
очистка EEPROM-памяти контроллера |
|
очистка внутреннего буфера программы |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

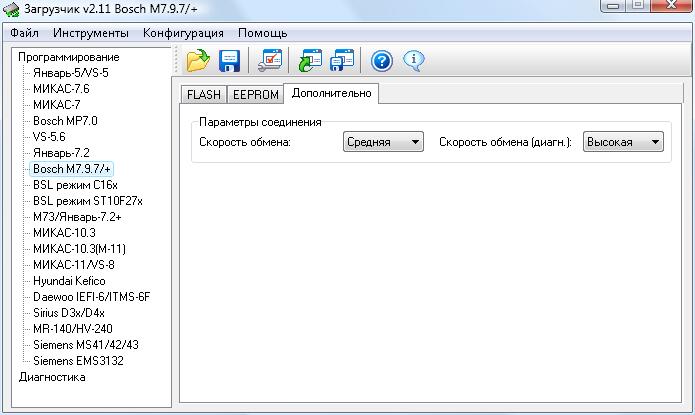

Вкладка Дополнительно
На этой вкладке можно выбрать параметры соединения (скорость обмена с ЭБУ). В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости.
Программирование без доработки контроллера.
Для программирования без доработки контроллера необходимо выполнение следующих условий:
| · | версия по хост-адаптера не ниже 01.01.05. |
| · | версия модуля не ниже 1.1 или встроенный модуль. |
| · | кабель контроллера соответствует необходимой конфигурации (см. доработка 81-контактного кабеля). |
| · | Отсутствие галочки в поле Общее действ. |
| · | Активная вкладка FLASH. |
При соблюдении этих условий при нажатии кнопки Запись будет выведен запрос:
При положительном ответе Вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
Обратите внимание:
| · | контроллеры Bosch M7.9.7+ не поддерживают частичное обновление FLASH, выбор будет проигнорирован. |
| · | в случае записи калибровок, не соответствующих типу прошивки, контроллер может перестать функционировать нормальным образом, но возможность записи в него полной прошивки останется. |
