Произведите подключение Универсальным кабелем Загрузчика согласно таблице:
3Q |
масса |
1G,4P |
неотключаемое напряжение (К30) |
1F |
отключаемое напряжение (К15) |
1H |
К-линия |
2C |
CAN-L |
2D |
CAN-H |

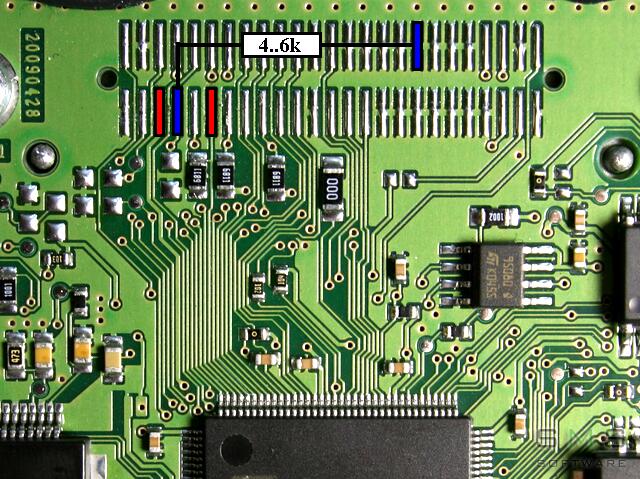

Для программирования ЭБУ в BSL-режиме необходимо замкнуть между собой красные контакты и между синими установить резистор 4..6кОм, как отмечено на рисунке:
